AU5327: 8 路輸出、四路鎖相環、頻率轉換抖動衰減器

概述：

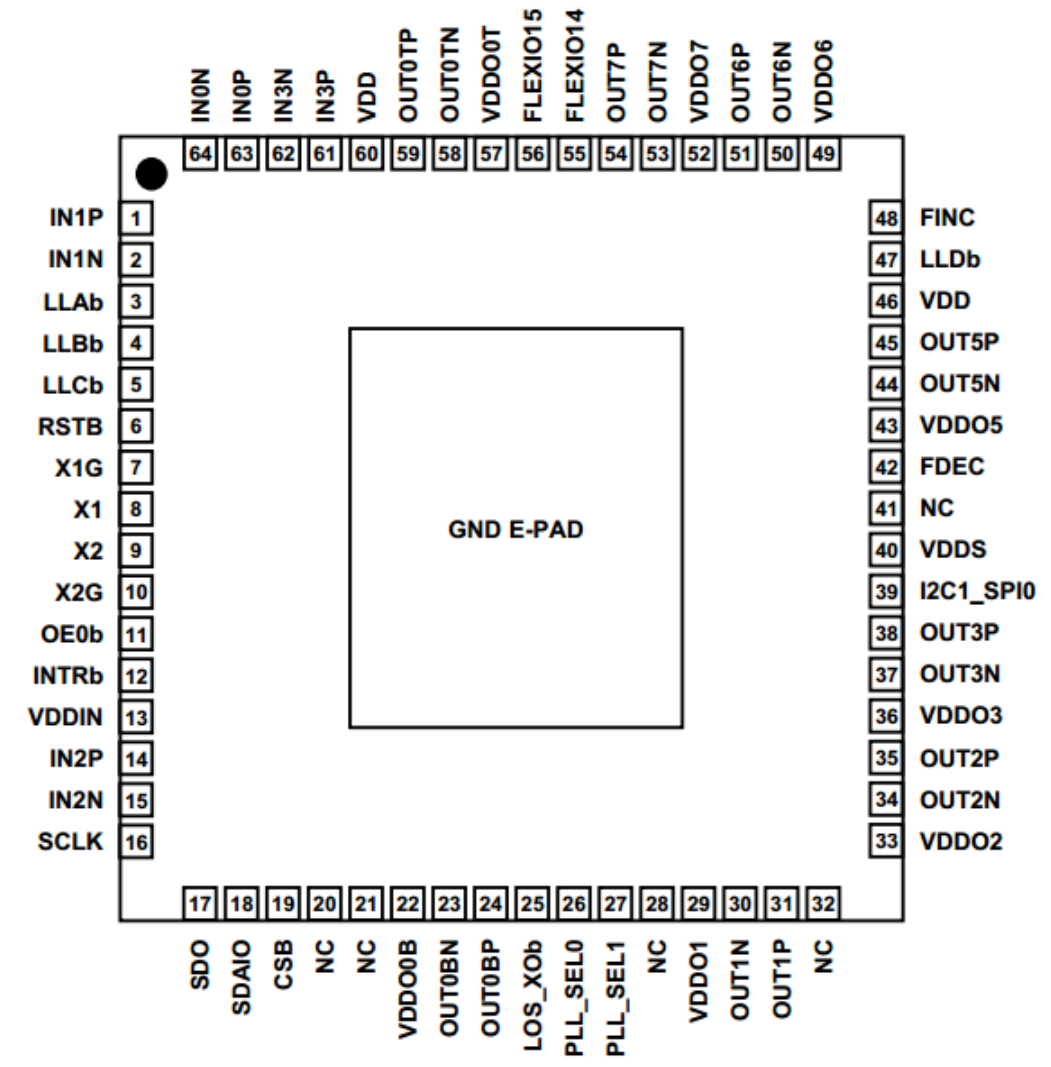

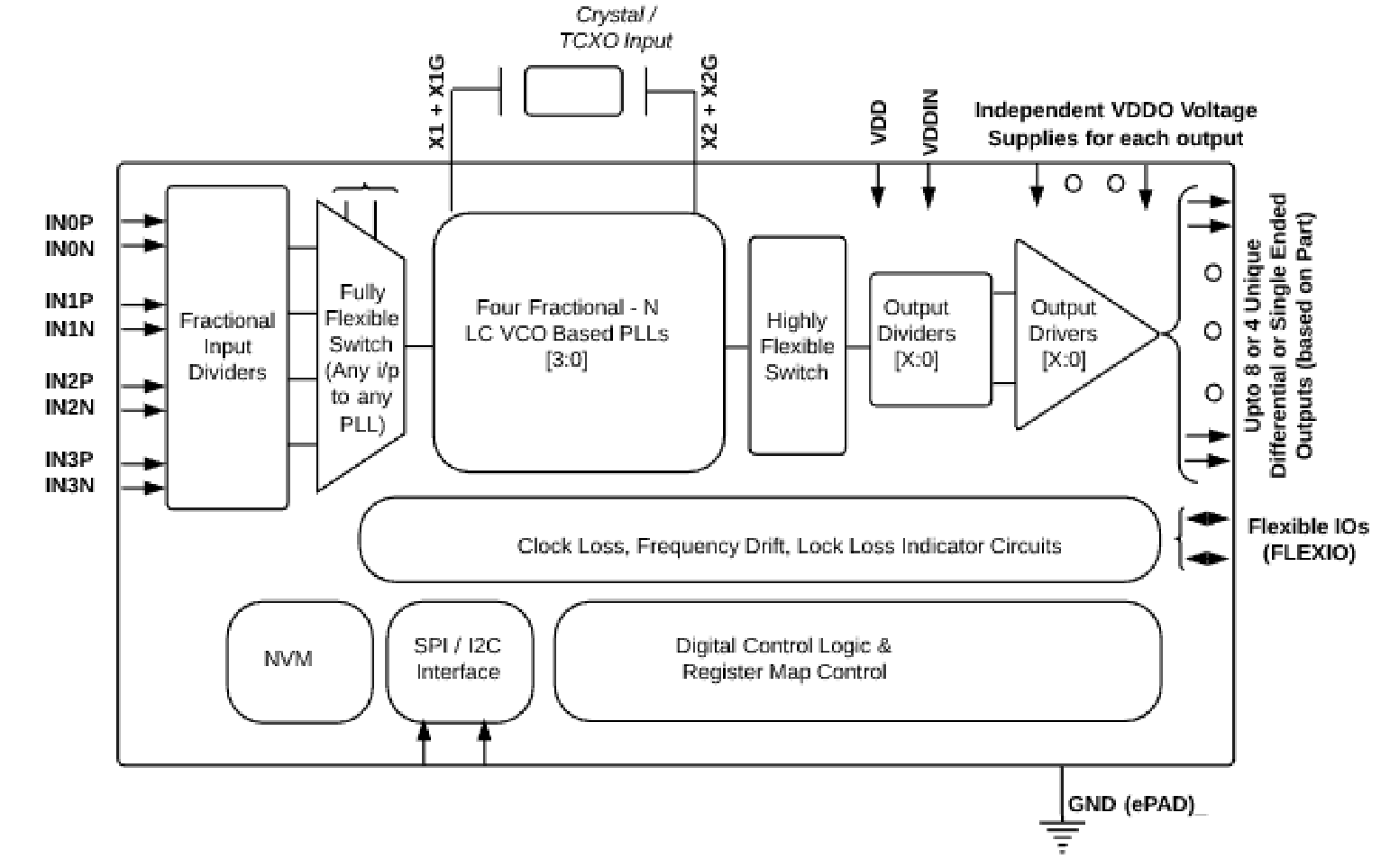

AU5327 是一款可編程的四路基於 PLL 的抖動衰減時鍾合成器部件，提供靈活的輸入到輸出頻率轉換選項。該合成器最多支持 4 個輸入時鍾，並提供 8 個時鍾輸出。時鍾輸出以高度靈活的方式從 4 個 PLL 派生。對於工廠預編程器件，它完全可通過 I2C/SPI 接口或片上支持兩次可編程非易失性存儲器進行編程。通過使用先進的設計技術，它提供出色的積分抖動性能和低頻偏聲性能，同時在-40 °C 至 85 °C 的環境溫度範圍內可靠地工作。在時鍾切換瞬變和可重複的輸入到輸出延遲方麵，該芯片擁有出色的瞬變性能特性。

型號

AU5327BC1：VDDIN =3.3V，VDD = 1.8V/2.5V/3.3V，VDDIO =VDD

AU5327BC2：VDDIN =3.3V，VDD = 1.8V/2.5V/3.3V，VDDIO =VDDIN

其中AU5327BC2可以無縫兼容替代停產型號AU5317AC0。

應用

•載波以太網

•OTN 設備

•微波回傳

•千兆以太網

•無線基礎設施

•網絡線卡

•小型蜂窩

•數據中心/存儲

•SONET/SDH

•測試/儀器儀表

•廣播視頻

特性

• 靈活的四 PLL 頻率轉換，共用輸入時鍾：四路基於單個輸入的小數分頻輸出域

• 帶有集成 VCO 和可編程環路濾波器（1 mHz 至 4kHz）的全集成小數 N 分頻 PLL

• 支持寬頻輸入輸出

  o 差分輸出從 8 KHz 至 2.1 GHz

  o 單端輸出從 8 KHz 至 250 MHz

  o 在某個輸出上，支持 1 Hz 頻率

  o 差分輸入從 8 KHz 至 2.1 GHz

  o 單端輸入從 8 KHz 至 250 MHz

  o 多個晶體/XO/TCXO/OCXO 支持

• LVPECL、CML、HCSL、LVDS 和 LVCMOS 輸出

• 150 fs 典型 rms 積分抖動性能

• 同步、保持或自由運行工作模式

• 滿足 G.8262 EEC Option 1,2(Sync E)

• 無中斷輸入時鍾切換：自動或手動

  o 低於 50 ps 的相位增建模式瞬變

  o 帶可編程斜率的相位傳遞

  o 帶可編程斜率的準同步時鍾的頻率斜坡

  o 針對輸入頻率跳變的可靠的快速周跳和頻率跳變檢測（針對大頻率跳變的幹淨頻率跟蹤）

• 出色的近端波相位噪聲性能，不含外部分立VCXO 或無源外部濾波器

• 數字控製振蕩器模式：至 0.005 ppb

• 可編程的輸出延遲控製

• 用於切換準同步時鍾的可編程頻率斜坡斜率

• 指示器：失鎖、時鍾丟失、頻率漂移

• 每次芯片上電的可重複輸入到輸出延遲

  o 零延遲緩衝器模式也可能在任一 PLL 上實現

  o 輸出喚醒也可能與獨立時鍾同步

請點擊下載Au5327 Datasheet
